ドローン測量手順❺ 撮影写真から3次元データを作成する

ドローン測量では、撮影した写真により高精度な3次元データを作成することができます。

設計や施工計画時に必要な土の量を自動算出するといった省力化に期待されています。

また3次元データだけではなく、高精度なな2D地図データや高低差データも表示することによって、測量したエリア内の距離や面積、容積などの計算に利用することが可能です。

また、測量する地形が危険性の高い場所や傾斜が急な場所においても、従来の測量方法に比べて比較的安全に測量を行うことができます。

ドローン自動撮影のラップ率の基準は、縦方向80%以上、横方向60%以上と定められています。

ドローン空撮では飛行アプリを利用し、ラップ率の自動計算からドローンを飛行させることになります。

ドローン自動撮影時には

  • 撮影対象に考慮した自動撮影設定で
  • 決められた撮影飛行ルートを
  • 連続写真にコマ落ちがないように

撮影を行っていくことが、のちに3次元データを作成するときに効率的に行うポイントです。

ここでは、ドローンで撮影した写真を写真解析用ソフトウェア(Pix4Dmapper)で作成する手順についてまとめています。

スポンサーリンク

スポンサーリンク

ドローンで撮影した複数写真の確認を行う

参照:UAV公共測量マニュアル(案)

ドローン自動撮影のラップ率の基準は、縦方向80%以上、横方向60%以上と定められています。

ドローン空撮では飛行アプリを利用し、ラップ率の自動計算からドローンを飛行させることになります。

ドローン自動撮影時には

  • 撮影対象に考慮した自動撮影設定で
  • 決められた撮影飛行ルートを
  • 連続写真にコマ落ちがないように

撮影を行っていくことが、のちに3次元データを作成するときに効率的に行うポイントです。

写真解析用ソフトウェアで作業する前に

  • ボケ、ブレ、色が白とびなどをしていないか?
  • 連続写真に漏れが無いか(コマ落ちしていないか)
写真を確認しておきましょう。
スポンサーリンク

写真解析用ソフトウェア(Pix4Dmapper)

Pix4Dmapperとは

自働オルソモザイク&3D処理ソフトウェア「Pix4Dmapper」はスイスのPix4D社が開発したソフトウェアです。

ドローンなどで撮影した画像データから、3次元形状の復元(点群データ、3Dメッシュデータ作成)オルソモザイク画像を生成するだけでなく、特殊用途のカメラで撮影した画像を指数計算機能を用いて演算処理をするソフトウェアです。

Drone 3D surveyingでは、⇒Pix4D 日本正規販売代理店 株式会社イメージワン より Pix4Dmapperのライセンスを利用しています。

基本処理の流れ



STEP1:初期処理

撮影した写真を解析ソフトウェア「Pix4Dmapper」に投入します。

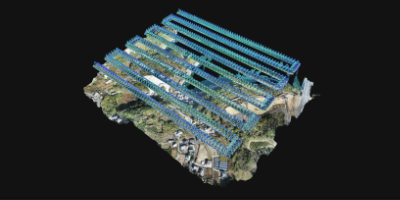

画像ファイルから特徴点の検出した後、タイポイントと呼ばれる特徴点を作成し、レンズ歪、焦点距離などのセルフキャリブレーションや調整計算の結果に基づく撮影位置の計算、標定点や検証点との誤差計算を行います。

STEP2:点群・3Dメッシュ作成

ステップ1で作成されたタイポイント(特徴点)をもとにして、高密度点群 (3D Point Cloud) ならびに3Dメッシュデータを作成します。

STEP3:DSM・オルソモザイク作成

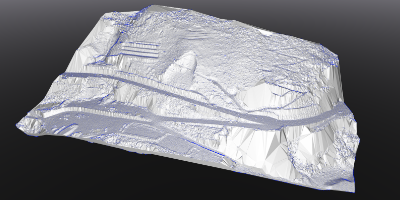

ステップ2で作成した高密度点群をもとにして、数値標高データ (DSM) ならびにオルソモザイクデータを作成します。

出力成果

Pix4Dmapperソフトウェアで行う写真解析時間

写真解析には
  • 写真の枚数
  • 写真の解像度
  • パソコンのスペック
  • ソフトウェアの設定内容
  • 撮影範囲
  • 要求精度

によって解析時間は異なります。

解析する写真は、1000枚以内を目安にすることをおすすめします。

2000枚以上になると写真解析は10時間前後になり、またパソコンスペックが低い場合、解析の途中でパソコンがダウンしてしますので注意しておきましょう!

ドローンの写真測量だけでなく様々なシーンでの利用例

株式会社イメージワンPix4Dmapperをもっと活用する

災害現場の3Dデータ・オルソモザイク作成 御協力:Drone 3D surveying提供





完成した解析データの確認と検証作業では、点群データやオルソ画像をパソコン上で展開し、検証点や標定点の座標を実測値と比較します。

ソフトウェアから出力されるレポートには座標値の偏差値も記録されてきますので、しっかり検証と確認を行っておきましょう。

*完成した3D点群データを活用し縦横断図などの図面作成や3Dの立体的な設計や動画を作成するには、専用の3DCADソフトが必要になります。
